Как работает тепловой насос воздух-вода: принцип простыми словами
Тепловой насос воздух-вода не вырабатывает тепло, а переносит его из уличного воздуха в систему отопления — как холодильник наоборот. На каждый 1 кВт затраченного электричества он отдаёт 3–4,5 кВт тепла, потому что ~75–80% энергии берёт из воздуха и лишь 20–25% — из сети. Этот коэффициент называется COP. Холодный воздух всё равно содержит тепло: хладагент R290 (пропан) кипит при −42 °C и собирает энергию даже в мороз. На побережье Сочи, где зимой держится +5…+10 °C, сезонный COP достигает ~4,2 — примерно на 25% выше, чем в северных регионах при том же оборудовании.
Тепловой насос воздух-вода кажется чем-то на грани вечного двигателя: он отдаёт в 3–4 раза больше энергии, чем потребляет. Никакого нарушения физики здесь нет — насос не вырабатывает тепло, а переносит его из уличного воздуха в дом. Разберём принцип работы без формул, на уровне, понятном владельцу дома, а не инженеру. И сразу покажем, почему климат Сочи делает эту технологию выгоднее, чем на севере.
Откуда тепловой насос берёт тепло, если на улице холодно?
Главная контринтуитивная идея: даже в холодном воздухе есть тепло. «Холод» — это не отдельная субстанция, а просто меньшее количество тепловой энергии. Абсолютный ноль, при котором тепла нет совсем, наступает только при −273 °C. Всё, что теплее, ещё содержит энергию, которую можно собрать.
Тепловой насос работает как холодильник наоборот. Холодильник забирает тепло изнутри камеры и выбрасывает его наружу, нагревая решётку на задней стенке. Тепловой насос делает то же самое, но «камера» для него — это улица, а «решётка» — система отопления дома. Он отбирает рассеянное тепло уличного воздуха и концентрирует его до температуры, пригодной для радиаторов и тёплого пола.
Ключ ко всему — хладагент. В насосах New Energy серий Sunglow и Hi-Master это R290 (пропан), который кипит при −42 °C. Это значит, что даже при уличной температуре −20 °C хладагент всё ещё закипает, превращается в пар и забирает тепло из воздуха. Пока на улице теплее −30 °C, насосу есть с чем работать.
На побережье Сочи это особенно выгодно. Зимой здесь держится +5…+10 °C — насос работает в самой комфортной части своего диапазона, а не на пределе. Проверить местный климатический минимум можно по архиву метеонаблюдений rp5.ru: затяжных морозов на побережье практически не бывает.
Как устроен термодинамический цикл теплового насоса?
Внутри насоса по замкнутому контуру бесконечно циркулирует хладагент, меняя своё состояние от жидкости к пару и обратно. Весь цикл — четыре шага.
- 1Испарение. Вентилятор прогоняет уличный воздух через испаритель. Жидкий хладагент с низкой температурой кипит, превращается в пар и забирает тепло из воздуха — даже из холодного.
- 2Сжатие. Компрессор сжимает пар. По законам физики при сжатии газ резко нагревается — температура хладагента поднимается до 50–75 °C. Это единственный шаг, где тратится электричество.
- 3Конденсация. Горячий пар проходит через теплообменник (конденсатор) и отдаёт тепло воде системы отопления. Хладагент при этом снова становится жидкостью. Нагретая вода идёт к радиаторам, тёплому полу и бойлеру ГВС.
- 4Расширение. Через расширительный клапан давление жидкого хладагента резко падает, он сильно остывает — и цикл начинается заново. Контур замкнут, хладагент не расходуется.

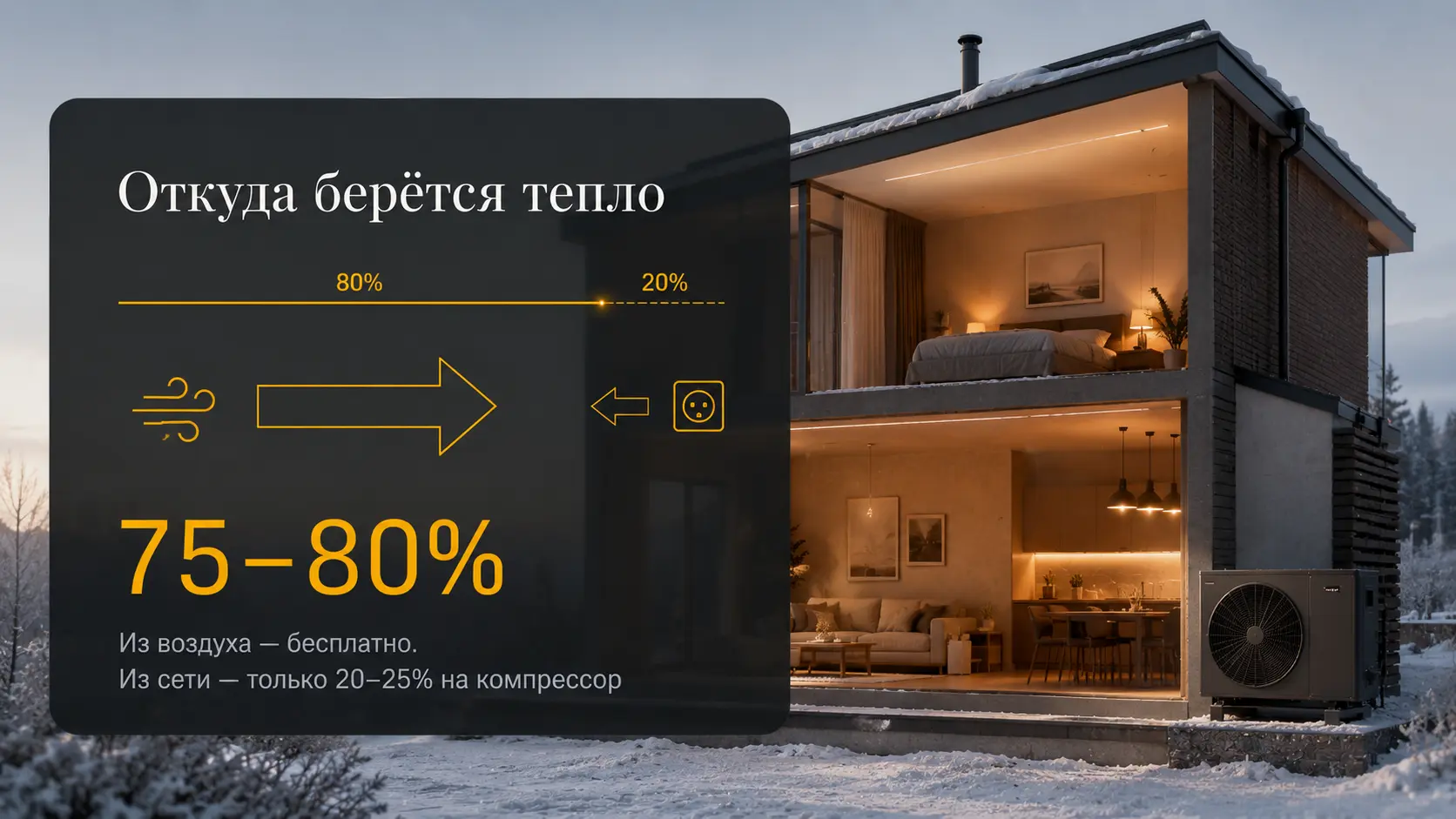

Тепловой насос переносит тепло, а не вырабатывает его. Из воздуха он берёт ~80% энергии бесплатно, ~20% — электричество на компрессор, а в дом отдаёт 100% тепла. Наведите на элемент схемы для подробностей.
Электричество в этой схеме тратится не на нагрев, а на работу компрессора, который перекачивает тепло с низкого температурного уровня (улица) на высокий (батареи). Именно поэтому полученного тепла в разы больше, чем затраченного электричества.
Почему тепловой насос даёт больше энергии, чем потребляет?
Эффективность теплового насоса измеряется коэффициентом COP (coefficient of performance) — отношением полученного тепла к затраченному электричеству. COP 4 означает: на 1 кВт из розетки приходится 4 кВт тепла в доме.

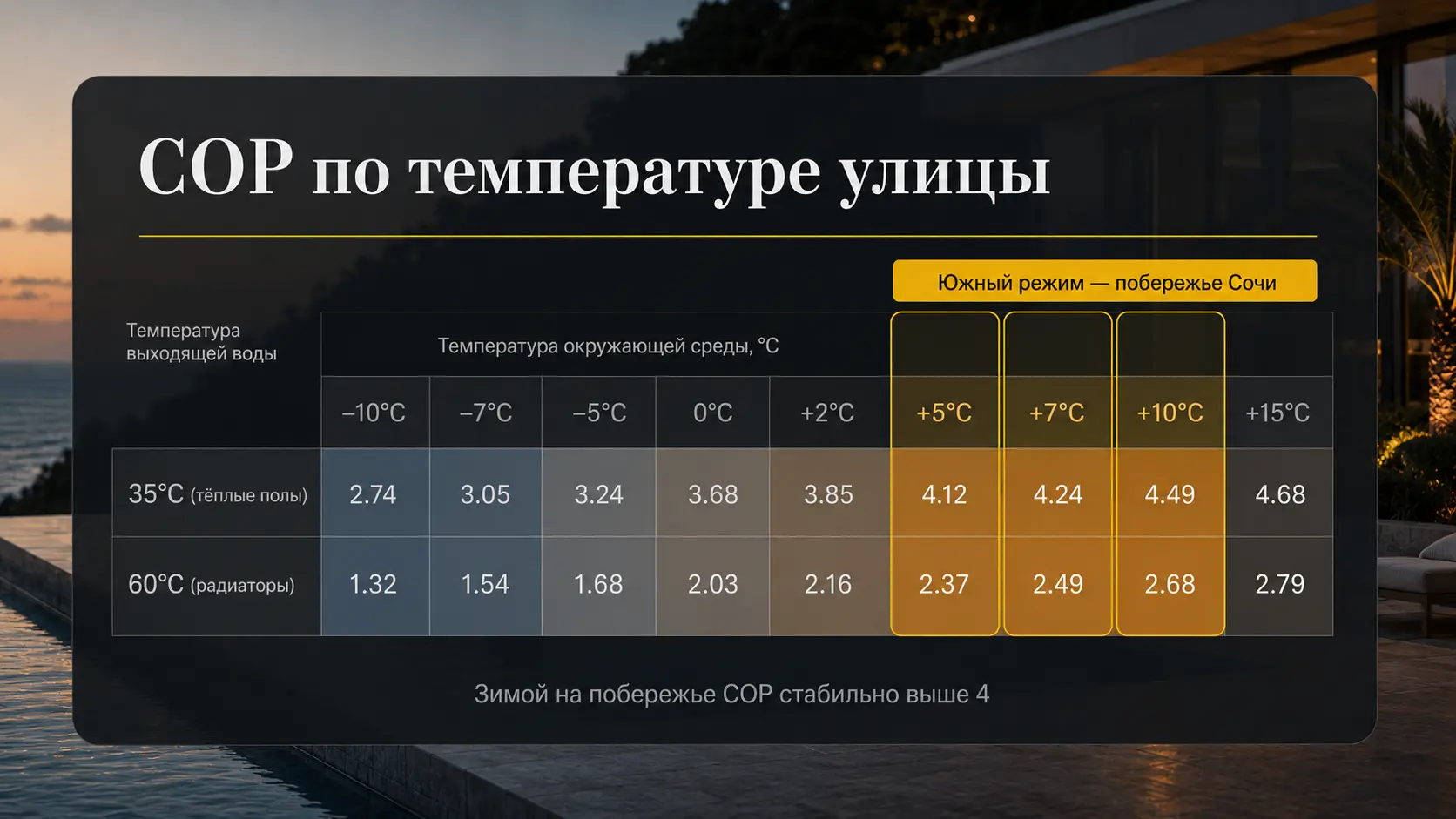

COP — величина не постоянная. Она зависит от двух факторов: температуры уличного воздуха (чем теплее, тем выше COP) и температуры подачи в систему отопления (чем ниже температура воды, тем выше COP — поэтому тёплый пол эффективнее радиаторов). Заводская матрица COP для инверторного компрессора New Energy выглядит так:
| Температура на улице | COP при подаче 35 °C (тёплый пол) | COP при подаче 45 °C (радиаторы) |
|---|---|---|
| −10 °C | 2,74 | 2,11 |
| −5 °C | 3,24 | 2,95 |
| 0 °C | 3,68 | 3,10 |
| +5 °C | 4,12 | 3,33 |
| +7 °C | 4,24 | 3,56 |
| +10 °C | 4,49 | 3,76 |
Обратите внимание на выделенные строки: именно в диапазоне +5…+10 °C, типичном для зимнего побережья Сочи, насос держит COP выше 4. Это и есть «южное преимущество» — это не маркетинг, а прямое следствие климата.
Почему на побережье Сочи тепловой насос эффективнее, чем на севере?
Большинство кейсов и цифр по тепловым насосам в рунете описывают северный климат — Москву, Петербург, Урал. Там зимой −5…−15 °C, и насос работает в «холодной» части кривой COP. На побережье Сочи всё иначе: средняя зимняя температура держится в плюсе, и тот же самый насос выдаёт заметно более высокий сезонный COP (SCOP — усреднённый за весь отопительный сезон).
| Зона | Зимняя улица | SCOP, тёплый пол | SCOP, радиаторы |
|---|---|---|---|
| Сочи, побережье | +5…+10 °C | ~4,2 | ~3,5 |
| Красная Поляна, горы | −2…+4 °C | ~3,8 | ~3,1 |
| Северные регионы (база большинства кейсов) | −5…+5 °C | ~3,3 | ~2,8 |
Разница между побережьем и севером — коэффициент примерно 1,25. Проще говоря: если в северном кейсе насос экономит 70% на отоплении, то такой же насос на побережье Сочи сэкономит ещё больше при тех же вложениях. Когда вы читаете чужой северный расчёт окупаемости — мысленно умножайте эффективность на 1,25.
Чем R290 отличается от R32 и что выбрать?
Хладагент — «кровь» теплового насоса, от него зависят и температура подачи, и экология, и сценарии применения. New Energy использует два хладагента в домашних линейках.
| Параметр | R290 (пропан) | R32 |
|---|---|---|
| Температура кипения | −42 °C | выше |
| Макс. температура подачи | до 75 °C | до 60 °C |
| Потенциал потепления (GWP) | 3 | 675 |
| Серии New Energy | Sunglow, Hi-Master (моноблок) | Suntide (сплит), Sunpro (моноблок) |
| Когда выбирать | Замена котла, старые радиаторы, экология | Сложная планировка, сплит-монтаж |
Если коротко: R290 экологичнее (GWP в 225 раз ниже) и держит более высокую температуру подачи — это лучший выбор для замены газового или электрического котла, когда в доме стоят обычные радиаторы под высокую температуру. R32 применяется в сплит-серии Suntide, которая удобна при сложной планировке и удалённом размещении наружного блока. Подробнее различия типов конструкции разобраны в статье «Сплит или моноблок: что выбрать для дома в Сочи».
Какой мощности тепловой насос нужен дому?
Частая ошибка — подбирать насос «по площади на глаз». Корректно мощность считается по теплопотерям конкретного дома: утепление, остекление, высота потолков, ориентация. Но для первой прикидки по утеплённому дому на побережье работает ориентир около 0,06–0,07 кВт на м².
| Площадь дома | Ориентировочная мощность | Пример модели |
|---|---|---|
| до 100 м² | 6–9 кВт | Sunglow / Hi-Master 6–9 кВт |
| 100–150 м² | 9–13 кВт | Sunglow 13 кВт |
| 150–250 м² | 13–16 кВт | Sunglow / Suntide 16 кВт |
| 250–400 м² | 16–18,5 кВт | Suntide 18,5 кВт |
| 400+ м² | каскад из 2 машин | подбор под объект |
Точные цифры по конкретному дому даёт расчёт. Прикинуть мощность и экономию за 30 секунд можно в калькуляторе, а сравнить модели по мощности — в каталоге (40 моделей с фильтрами).
Что делать дальше
- Подобрать модель по площади — каталог 40 моделей серий Sunglow, Suntide, Hi-Master
- Рассчитать мощность и экономию — интерактивный калькулятор за 30 секунд
- Страница «Для дома» — варианты комплектаций под отопление и ГВС
- Сплит или моноблок: что выбрать для дома в Сочи — различия типов конструкции
- Сколько стоит тепловой насос для дома в Сочи — структура сметы под ключ
Если хотите понять, какой COP и экономию даст тепловой насос именно в вашем доме — напишите площадь, тип отопления (радиаторы или тёплый пол) и расположение: побережье или Красная Поляна. Сделаем расчёт под объект за рабочий день.
